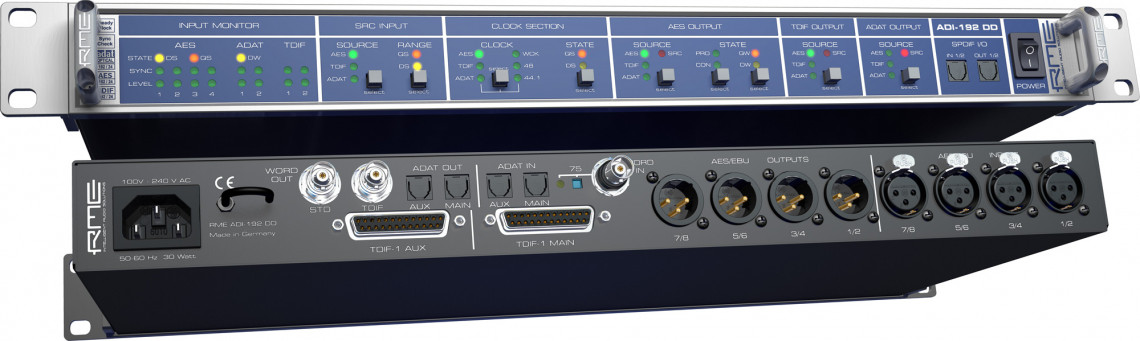

R.M.E. ADI-192DD

Základní popis

ADI-192 DD je následovníkem velmi úspěšného ADI-8 DD. Kompletně přepracovaná jednotka byla konstruována se záměrem vytvořit nejvýkonnější konvertor formátů a samplovací frekvence na trhu. ADI-192 DD nenabízí jen stejné funkce jako její předchůdce, ale přichází s množstvím jejich vylepšení a také nových vlastností.

- Podpora 192kHz na rozhraních ADAT, TDIF a AES
- 8 - kanálová konverze samplovací frekvence až do 192kHz
- Konverze samlovací frekvence podporuje AES, TDIF nebo ADAT
- 8- kanálová konverze samplovací frekvence bez fázových chyb
- Technologie Steady Clock pro eliminaci jitterů a regeneraci clocku.
- Univerzální konverze AES/TDIF/ADAT a navíc S/PDIF TosLink I/O
- Přímá podpora Double a Quad Wire, S/MUX a S/MUX4
- Podpora SRC
- Speciální TDIF word clock výstup
- Jednoduché a uživatelsky přívětivé ovládání

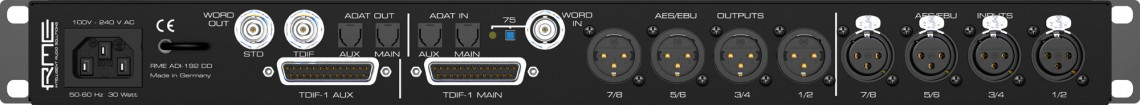

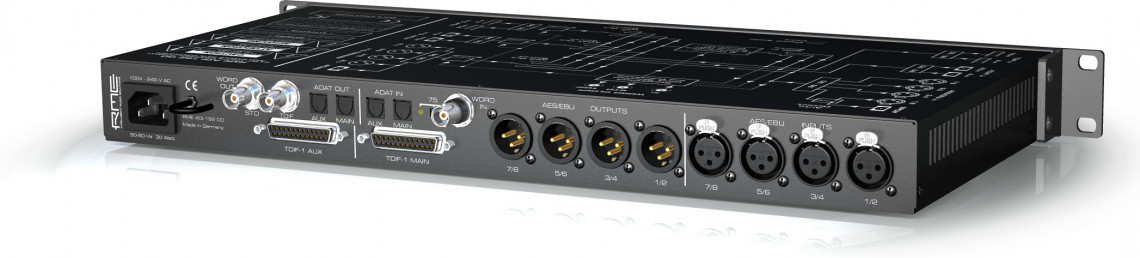

Zařízení se skládá ze tří osmikanálových konvertorů s rozlišením 24 bitů. Tři výstupní formáty ADAT, TDIF a AES lze nezávisle přiřadit k jakémukoliv ze tří vstupů ADAT, TDIF, AES. Díky možnosti libovolného výběru vstupů může být signál kopírován a distribuován do všech připojených zařízení - bez nutnosti přepojování kabelů. Každý ze čtyř XLR AES/EBU vstupů a výstupů a a dva ADAT a TDIF vstupy a výstupy umožňují 8-kanálové operace v kvalitě 24bit/96kHz. Pro práci na 192kHz je k dispozici 8 kanálů AES/EBU a čtyři kanály ADAT a TDIF. Přepínatelný konvertor samplovací frekvence s podporou 192kHz umožňuje 8-kanálovou konverzi samplerate a clocku té nejvyšší kvality.

ADI-192 DD může předávat data ze vstupu na výstup i pro totožný formát, může tedy fungovat např. i jako konvertor samplovací frekvence pro 4x AES/EBU.

Možnosti použití ADI-192 DD

- Vstupní jednotka AES/EBU pro digitální RME karty s rozhraním ADAT
- Vstupní jednotka TDIF pro digitální RME karty s rozhraním ADAT
- Vstupní jednotka AES a ADAT pro DTRS zařízení
- 8-kanálový AES, ADAT a TDIF vstup a výstup pro digitální mixpulty s ADAT a TDIF portem
- Umožňuje používat až 4 SPDIF nebo AES zařízení s odlišnou samplovací frekvencí v jednom studiovém řetězci
- Konverze Double a Quad Wire na Single Wire a naopak současně s konverzí samplovací frekvence

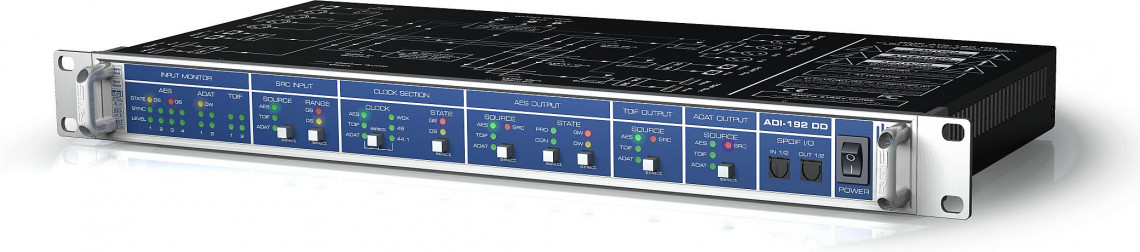

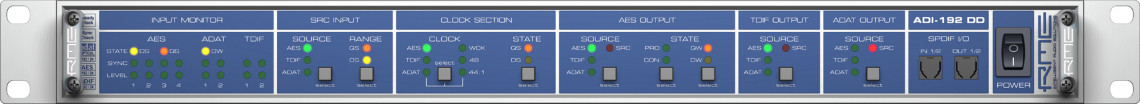

Displej s 48 LEDkami zobrazuje aktuální stav příchozího a odchozího signálu a kvalitu processingu. Technologie SyncCheck známá i z jiných zařízení od RME signalizuje, zda vstupní signál je lockován a zda všechny vstupy jsou synchronizovány. AES výstup lze nastavit do módů consumer nebo professional. První AES výstup (kanály 1/2) je dostupný také jako optical TosLink.

Profesionálové jistě přivítají podporu technologií Double Wire, Quad Wire, S/MUX a S/MUX4, které činí z ADI-192 DD zařízení kompatibilní se všemi používanými metodami zvýšení samplovací frekvence multiplikováním kanálů. Samozřejmá je i konverze mezi těmito formáty včetně podpory SRC. Při potřebě více než 8 kanálů lze použít více jednotek ADI-192 DD a vzájemně je synchronizovat pomocí rozhraní Word Clock.

ADI-192 DD podporuje také automatickou distribuci. Např. pokud je používán pouze jeden ze čtyř AES vstupů, zařízení automaticky distribuuje signál z tohoto vstupu i na ostatní tři AES výstupy.

Technologie RME Steady Clock zaručuje excelentní kvalitu clocku v každé situaci. Díky vysoce výkonné redukci jitterů může být jakýkoliv digitální signál regenerován a použit jako reference pro Word Clock výstup. Intelligent Clock Control (ICC) udržuje poslední korektní samplovací frekvenci v případě chyby nebo ztráty vstupního signálu. Veškeré nastavení zůstává uchováno i při vypnutí zařízení.
